トヨタ アクアの純正ナビからテレビキャンセラーを取外し・取付するDIY手順を、写真付きでわかりやすく解説します。
- 対象車種：トヨタ アクア（MXPK11）
- 作業時間：約30分
- 難易度：★☆☆☆☆（非常に簡単）
必要な道具
- 内張はがし
- ソケットレンチ（12mm・10mm）
- 養生タオル
- 結束バンド・ビニールテープ
- テレビキャンセラー（https://amzn.to/3FQaEay）
注意：ケーブルやコネクタに傷をつけないよう、作業前に車両側のバッテリーは必ずマイナス端子を取り外してください。
作業手順
1. パネルの取り外し
- シフトノブを反時計方向に回して外す
2.赤い矢印部分から手前に引く

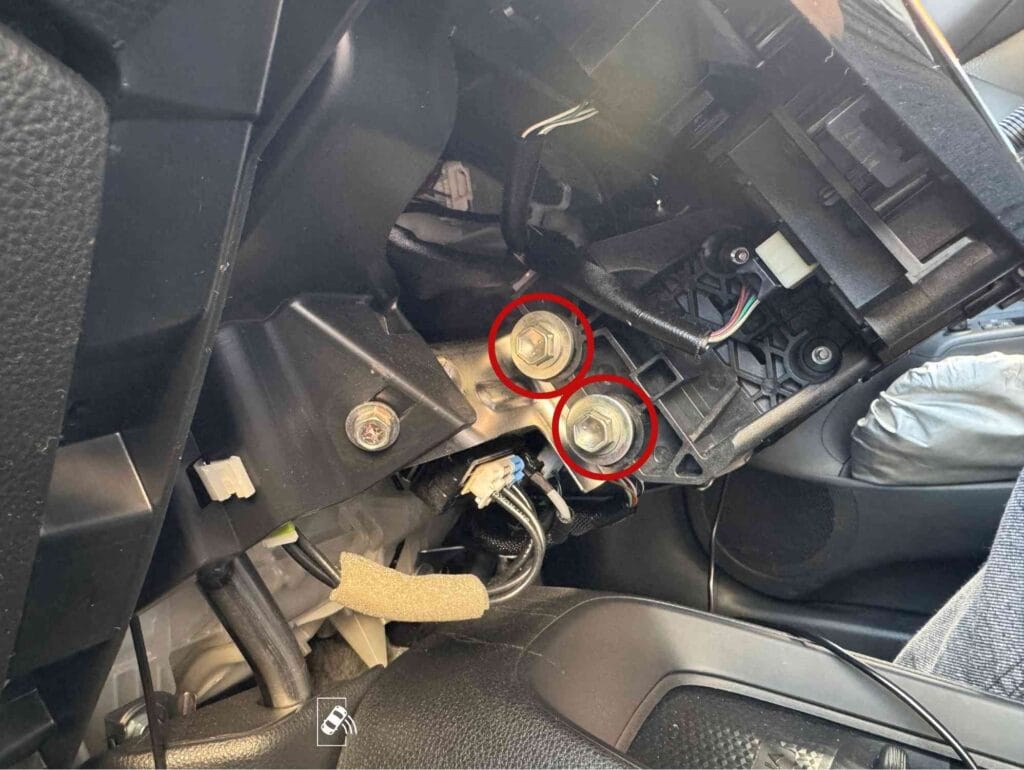

3.12mmソケットレンチで赤丸の固定ボルト2本を外す

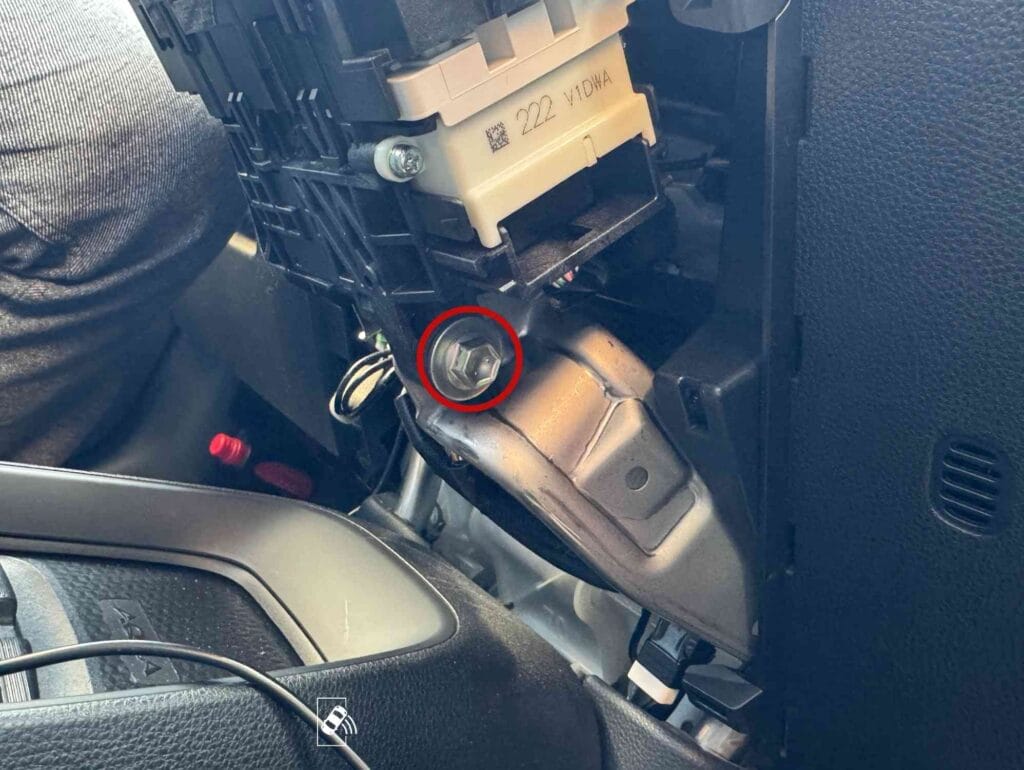

4.反対側の赤丸の固定ボルト1本を12mmソケットレンチで外す

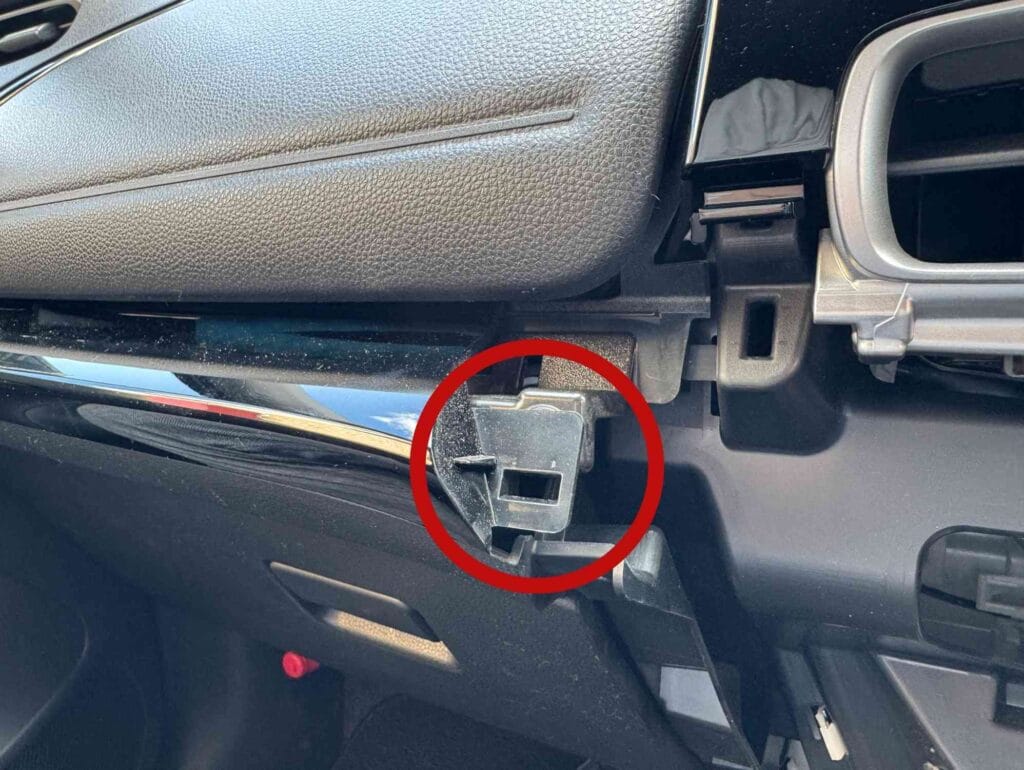

5.赤丸から手前に引き隙間を作ったら内張はがしを使ってダッシュボード上部（インパネアッパーボックス）を外す
6.ナビ後ろのトップカバーを赤矢印から上に押し上げ外す

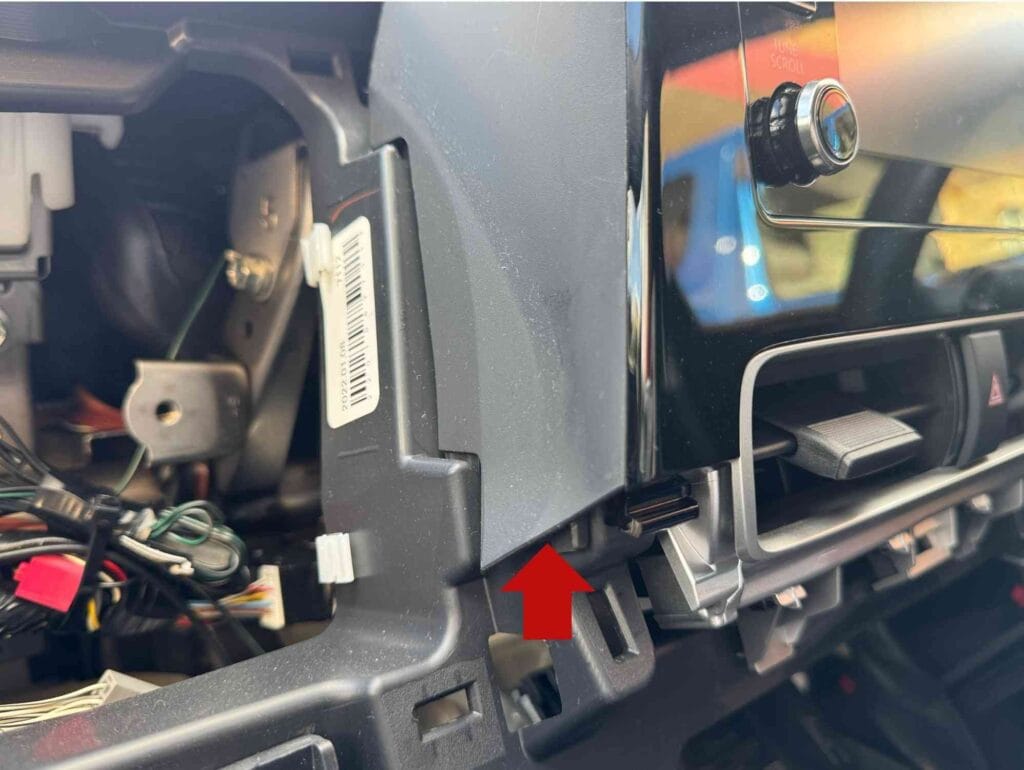

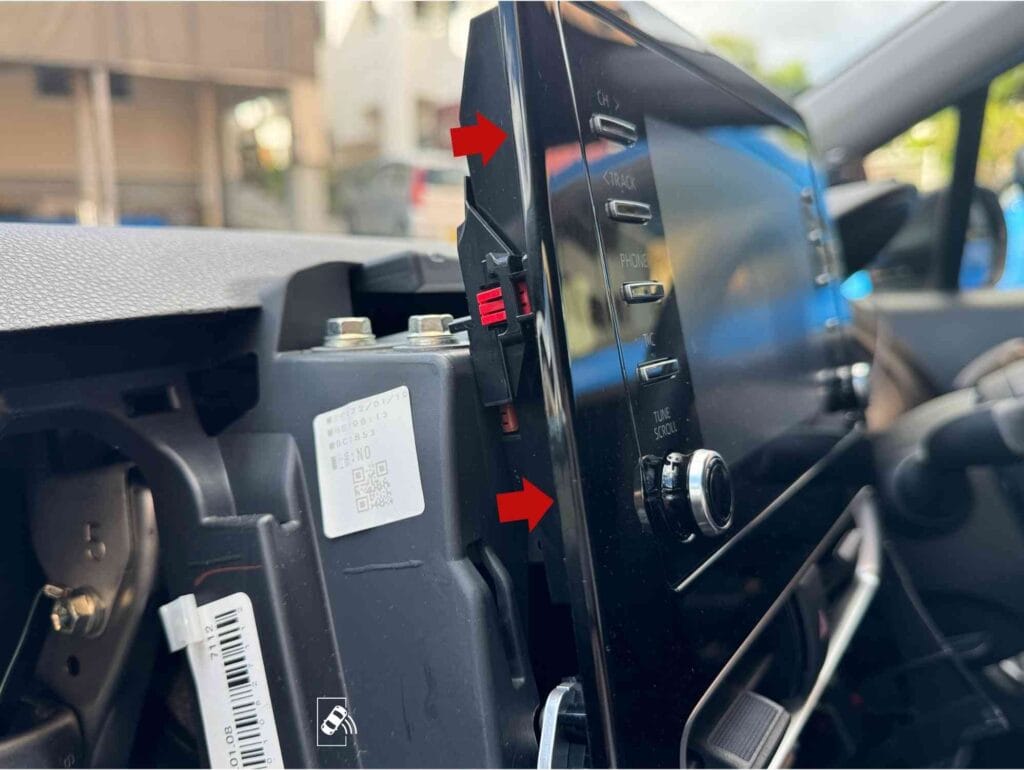

7.モニター周りのパネルを赤い矢印向けに引き外す

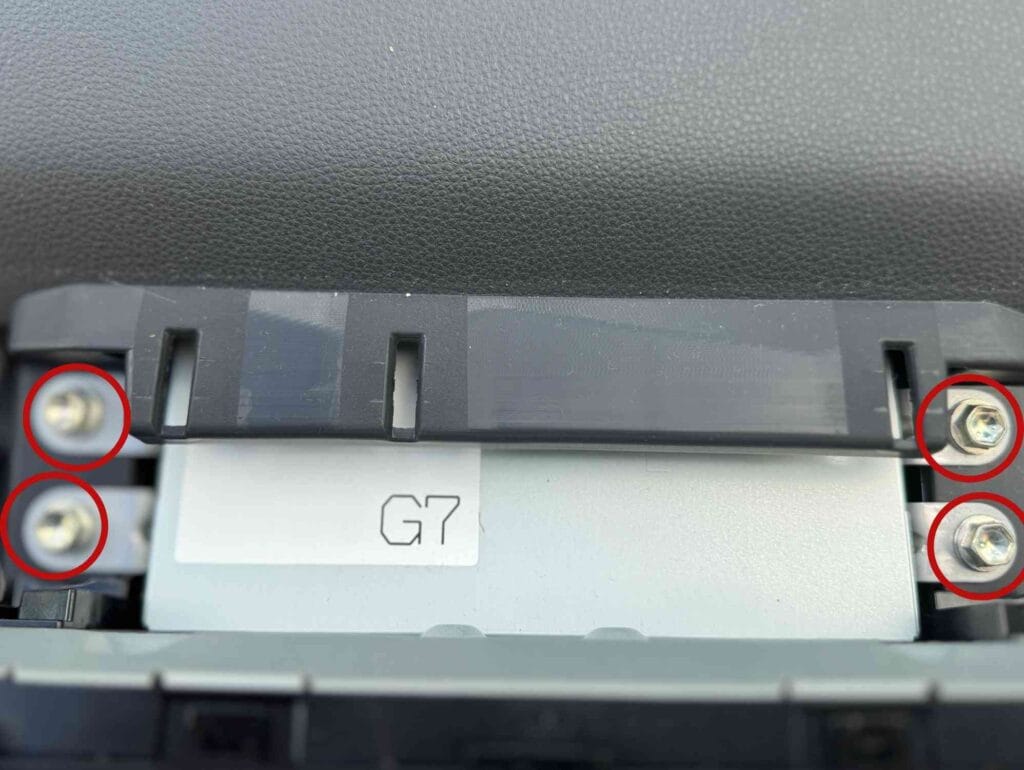

8.10mmソケットレンチで赤丸の固定ボルト4本を外す

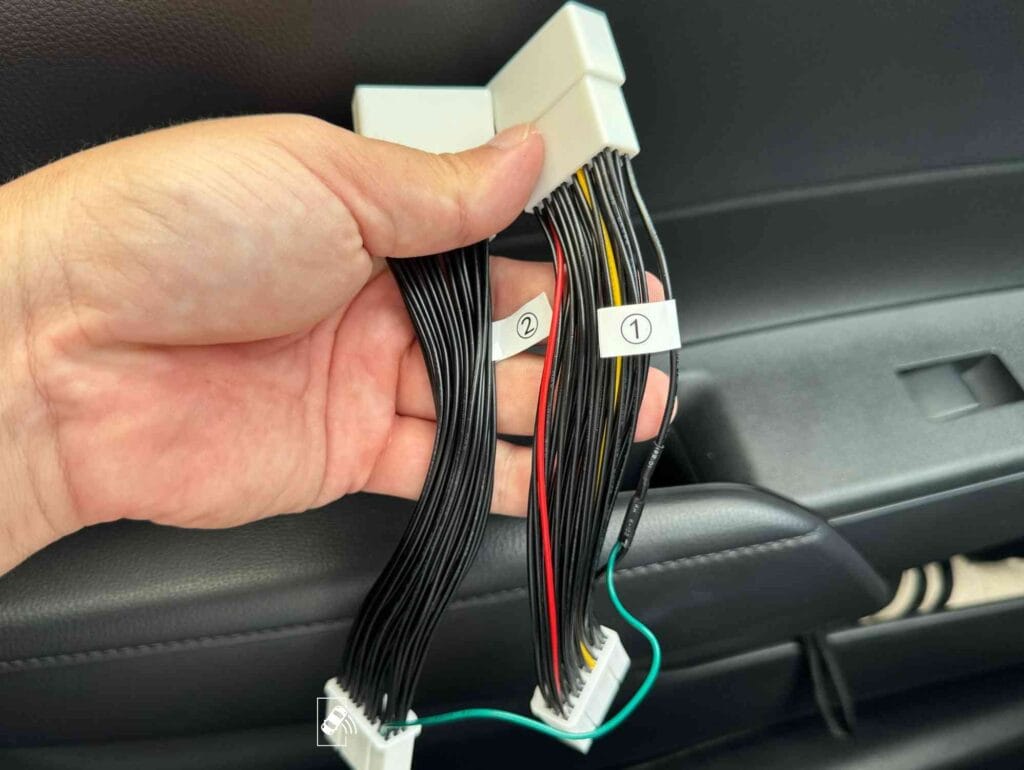

9.テレビキャンセラーキットの番号を確認
テレビキャンセラーキット（2,480円）→https://amzn.to/3FQaEay

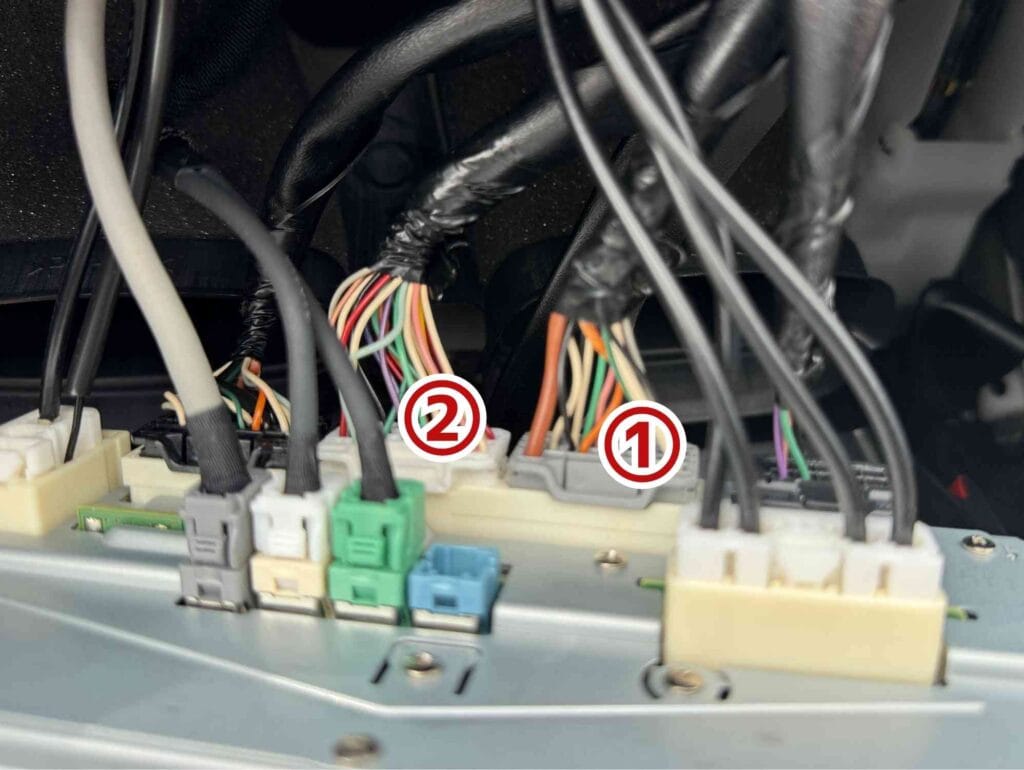

10.ナビ背面の①、②のナビ本体と配線の間に購入したテレビキャンセラーを間に挟んで取付作業終了
※配線が多くなることでナビが元の位置に入りにくくなります。結束バンドやビニールテープで配線をまとめてナビを収納しやすくなるよう工夫して下さい。
4. ナビ本体の復旧
- コネクタ類がしっかり奥まで挿入されているか確認。
- ブラケットとパネルを元どおりに固定。
- バッテリーを接続し、電源ONでTVキャンセル機能をテスト。
メリット・デメリット
| 項目 | メリット | デメリット |
|---|---|---|
| コスト | ディーラー依頼より大幅に安価 | 自己作業のため、万一のトラブルで追加費用の可能性 |
| 操作性 | 走行中のテレビ視聴が可能になり、同乗者サービス性UP | 取付ミスでナビ／パネル破損のリスク |
| 時間 | 約30分で完了 | 手慣れないと1時間以上かかる場合あり |
| スキル習得 | 次回以降のメンテや他車種への応用スキルが身につく | 電装系の知識がないと配線ミスで車両トラブルに繋がる |
免責事項
本記事でご紹介する手順・工具はあくまで参考情報です。
カーラビングは、施工方法を掲載していることによる読者様の被害・トラブルに一切関与せず、一切の責任を負いかねます。すべての作業は読者様ご自身の自己責任でお願いいたします。
DIYで広がるカーライフ
TVキャンセラーのDIY取付は、コスト削減だけでなく、操作性や経験値向上のメリットがあります。一方で、配線ミスやパネル破損のリスクもあるため、工具の取り扱いには十分注意してください。
安全な作業を心がけて、快適なドライブライフをお楽しみください！
